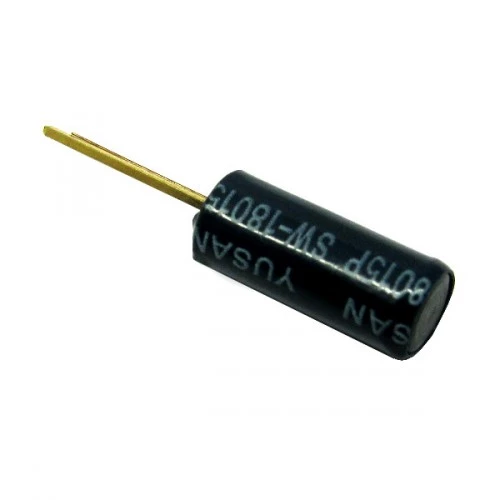

سنسور ارتعاش SW-18015

سنسور ارتعاش SW-18015P در هنگامی که بی حرکت باشد، در وضعیت قطع می باشد. در صورتی که به این سنسور نیرو وارد شده و موجب ارتعاش آن گردد، سنسور به وضعیت وصل رفته و پس از قطع نیروی خارجی و توقف لرزش، سنسور مجددا به وضعیت قطع می رود.

کاربردها:

دزدگیرها
تشخیص حرکت
اسباب بازی ها،چراغ های کفش، لامپ لباس

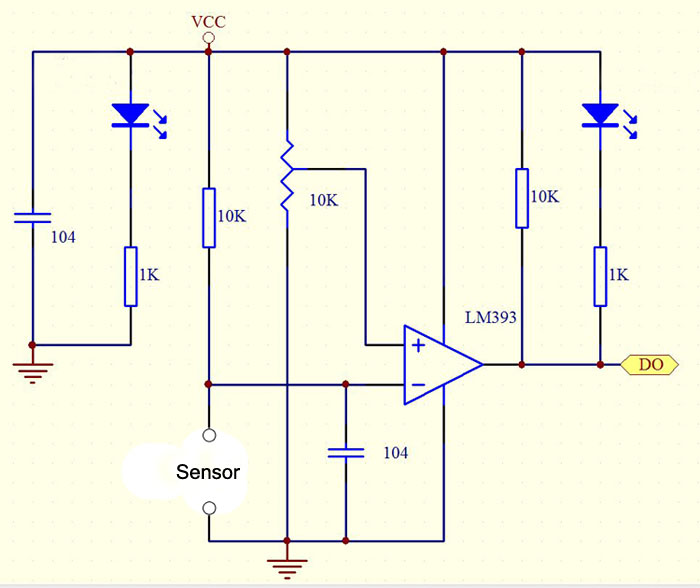

شکل زیر یک مدار نمونه برای راه اندازی این سنسور می باشد . مدار زیر در صورت وجود لرزش، یک خروجی دیجیتال '0' تولید شده و LED روشن می شود. در این مدار از مقایسه کننده ولتاژ LM393 استفاده شده است. پتانسیومتر برای تنظیم حسایت مدار به کار رفته است.
